Konfigurasi Cacti Pada Ubuntu 12.04

Agak sedikit bertanya dulu apakah pembaca mengtetahui , Apa itu Cacti ?

Jika pembaca belum mengetahui nya ini ada sedikit penjelasan singkat mengenai cacti tersebut.

Cacti merupakan suatu monitoring suatu jaringan local. Cacti adalah aplikasi frontend dari RRDTool yang menyimpan informasi kedalam database MySQL dan membuat grafik berdasarkan informasi tersebut. Proses pengambilan data (lewat SNMP maupun skrip) sampai kepada pembuatan grafik dilakukan menggunakan bahasa pemrograman PHP. Secara sekilas, cacti mempunyai tampilan grafik yang sama dengan MTRG, namun cacti mempunyai banyak kelebihan dibandingkan dengan MRTG seperti adanya template untuk grafik, zoom grafik dan lain sebagainya. Cacti dapat digunakan untuk menyimpan graph, data sources, dan round robin archives ke dalam sebuah database. Aplikasi ini juga mendukung protocol SNMP, sehingga dapat digunakan untuk membuat traffic graph menggunakan MRTG.

Ada pun paket-paket yang di butuhkan sebelum melakukan penginstalan cacti.

1. php-snmp

2. rrdtool

3. apache2 atau net-snmp &net snmp utils

4. httpd

5. php

6. php-mysql

7. mysql

8. mysql server

Jadi Paket-paket yang ada di atas adalah hanya untuk pengecekkan paket aja, jika hasil nya memang tidak ada tidak perlu khawatir karena setelah melakukan penginstala CACTI maka paket-paket terebut akan ada.

Langkah-langkah Konfigurasi CACTI

1.      Seperti biasanya masuk dulu ke root

Dengan perintah :sudo su

2.      Lalu masukkan password untuk melakukan autentikasi, untuk mengutak atik oso ubuntu tersebut

3.      Lalu lakukan penginstalan cacti,

# apt-get install cacti.

4.      Setelah selesai Instalasi, akan muncul webserver, pilih Apache 2, lalu OK

5.      Selanjutnya, akan muncul tampilan Configure Cacti. Pilih (Yes)

6. Lalu masukkan Password untuk database Administrator di layer di bawah ini

7. Kemudian masukkan Password untuk MySQL

8. Ulang password yabg sama pada saat muncul “Password Cofirm”

9. Setelah itu lakukan instalasi lagi di Browser
Dengan perintah : localhost/cacti/install

10. Pilih Next, dan finish. Lalu cacti pun selesai di instalasi.

11. Lalu lakukan proses autentikasi

Dengan cara melakukan input username dan Password

12. Lalu setelah selesai akan muncul gambar seperti ini

13. Klik menu device dan kemudian klik add (sebelah kanan atas)

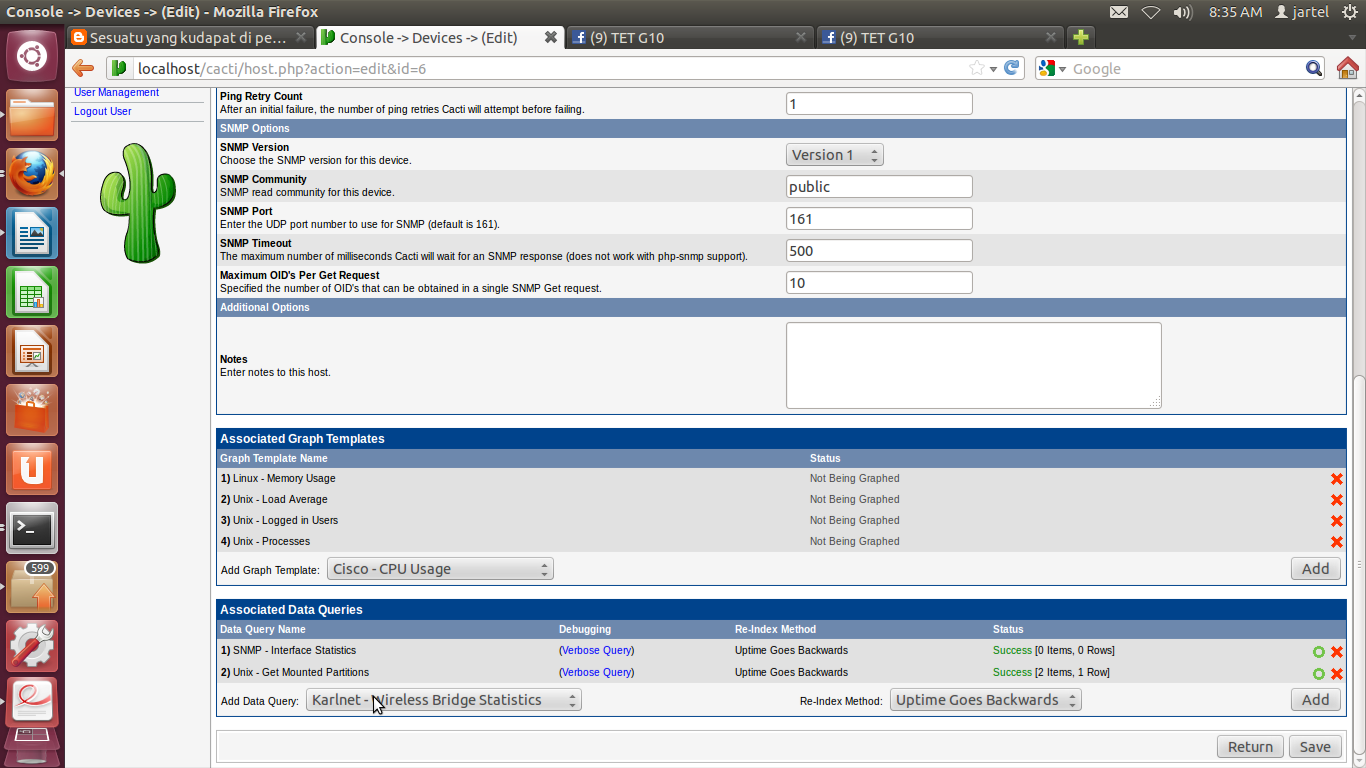

14. Isi tampilan dibawah ini

15. Ini isi yang kami gunakan

16. Dia “associated data query” pilih “add data query=SNMP- Interface Statistic” dengan “index-method=Uptime Goes Backward” lalu klik add.

17. Untuk memastikan SNMP klik “verbose query” di “associated data query” pada SNMP-Interface Static. Seperti tampilan di bawah ini:

18. Jika tidak ada error setelah di verbose query ,lalu klik save yang posisi nya berada di kanan atas.
hal yang dibawah ini adalah hasil verbose query.

19. Pada menu device, klik device yang sudah kita buat pada awal. Contoh nya yang telah kita buat adalah Gateway. Lalu klik “create graphs for this host”.Lalu akan muncul tampilan seperti yang dibawah ini.

20. Pada bagian query di SNMP-Interface static beri tanda ceklist (centang) pada bagian gateway yang ingin di tampilkan grafik nya. pada select graph type(di bawah), pilih ”In/Out Bits with total bandwith” atau pilih sesuai selera (sesuai dengn praktikum kami). Dan klik create

21. Lalu untuk menampilkan di graph tree, pada “graph management” pilih “ host gateway ” . Host :gateway ini adalah device yang telah di buat sebelum nya.

22. Lalu centang semuanya dan di bagian action pilih “Place on a Tree (Default tree)” klik go. Lalu akan muncul tmpilan seperti dibawh ini.

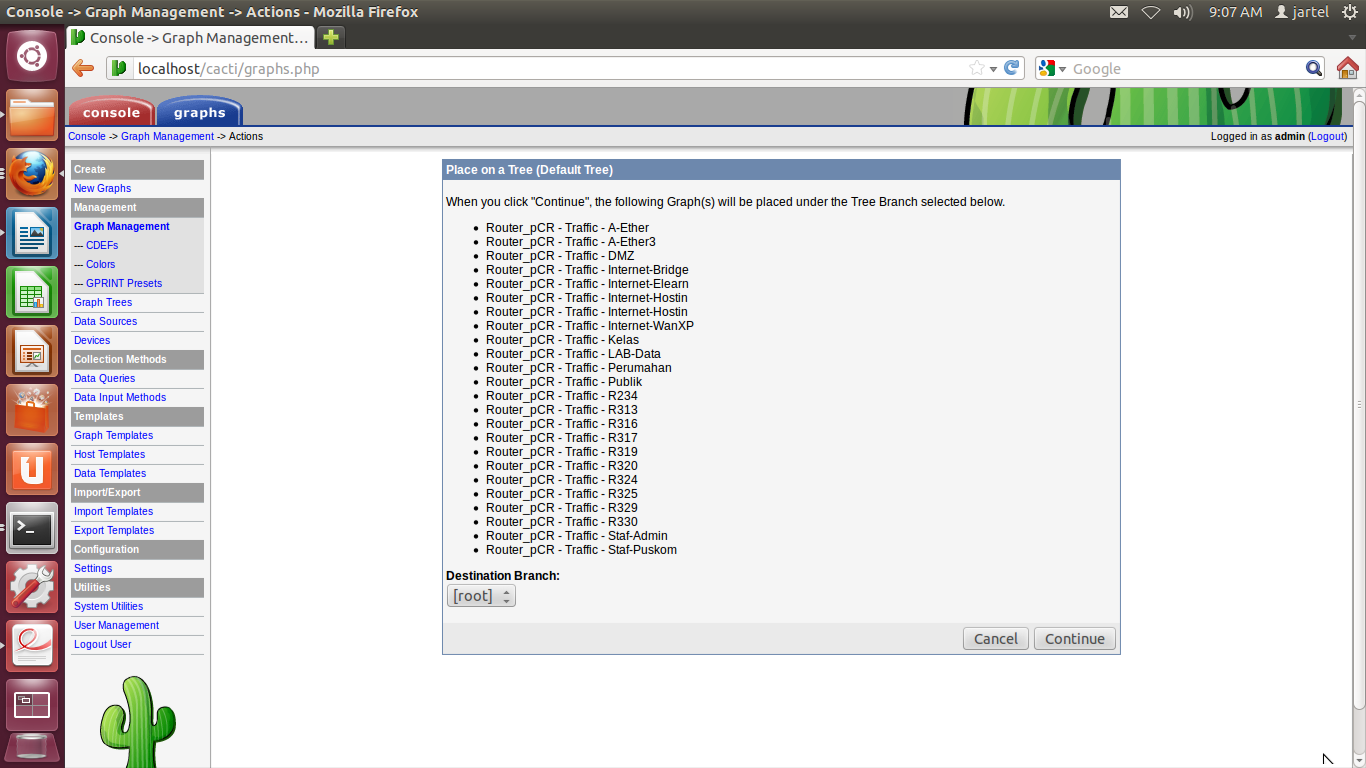

23. Setelah itu akan muncul tampilan Place on a tree (Default tree). Dan klik continue.

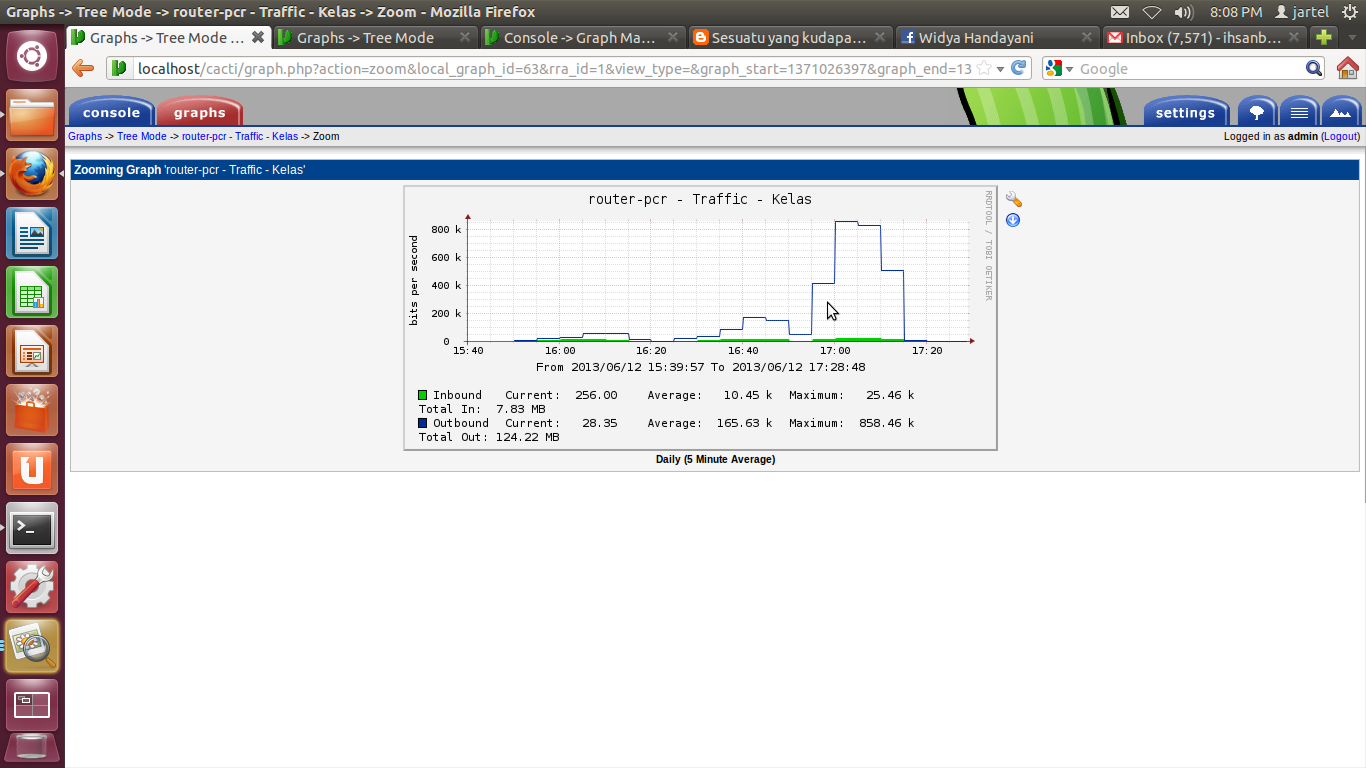

24. Setelah semua nya selesai lalu akan muncul grafik Nah tampilkkan di graph akan muncul device gateway, awalnya memang grafiknya tidak muncul karena perlu waktu untuk query data ke device gateway. Setelah beberapa menit akan muncul trafik data untuk tiap interface yang sudah kita centang sebelumya.
